Hier sind die Möglichkeiten natürlich "etwas"
eingeschränkt. Aber es ist dennoch möglich. Bewährt haben
sich
bei mir die Typen der DV27-Serie vom Strahler mit verkürztem Lambda
1/4 Element (1,3m mechanische Länge)
bis hin zum Fullsize Lambda 1/4 Strahler (2,75m mechanische
Länge), je nach vorhandenem Platzangebot.

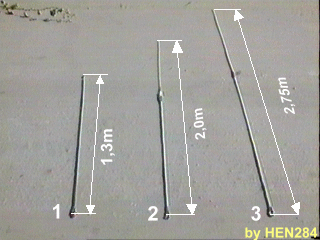

1. Type DV27 Lambda 1/4 Strahler mit Verlängerungsspule.
2. Type DV27LC Lambda 1/4 Strahler mit
Verlängerungsspule
ungefähr im mittleren Teil des Strahlers.
3. Type DV27L Lambda 1/4 Strahler
"Fullsize" volle Länge!

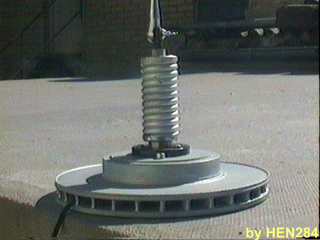

Hier ist der dazugehörige Antennenfuss abgebildet.
Als Grundlage dient eine innenbelüftete Bremsscheibe, weil man
durch die Belüftungskanäle das Antennenkabel durchziehen kann.
Dadurch bekommt der Sockel eine stabile Auflage.
Sollte diese Konstruktion auf Holz-oder sonstigen isolierenden Böden
installiert werden, müsste evt. noch ein ca. 1m2 grosses
Blech (ALU oder Stahlblech) unter die Bremsscheibe gelegt werden, um das
elektrische Gegengewicht zu erhöhen.
Sonst kann evt. das SWR nicht befriedigend abgestimmt werden.
Natürlich kann auch der original DV-Antennfuss auf den Sockel montiert
werden!

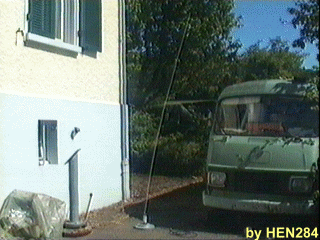

DV27L auf Sockel montiert.

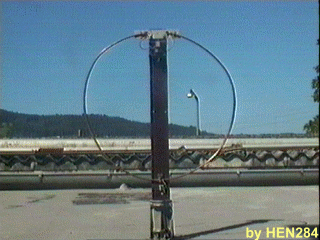

Diese
Antennenform weicht ab von den üblichen Formen. Wie der Name es schon
sagt, arbeitet diese Antenne
mit dem magnetischen
Teil der sonst üblichen elektromagnetischen Strahlung der Funkwellen.
Es handelt sich hier
um einen geschlossenen Schwingkreis.
Dieser Schwingkreis
wirkt als Preselector, ist somit recht schmalbandig.
Dadurch wirkt die
Frequenz ruhiger (weniger Störungen durch Elektrosmog etc.)
Weist eine
ausgeprägte Richtwirkung auf (Flache Seite=> Sende-Empfangsminimum)
ACHTUNG: Dieser Antennentyp erzeugt ein starkes Magnetfeld!
Magnetische Datenträger, Herzschrittmacher etc. könnten geschädigt werden!
Kupferrohr von 10mm Durchmesser
Rundfunk-Empfänger Drehkondensator mit UKW-Teil mit
1mm Plattenabstand .
Durchmesser des Rings ca. 700mm
Holzlatte zur Befestigung der Antenne.

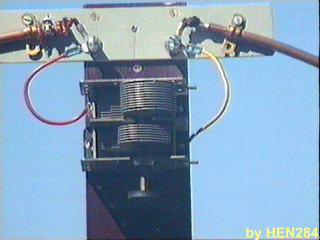

Abstimmung
Luftdreko mit UKW-Teil
MW und UKW-Teil in Serie geschaltet, um auf den nötigen
"kleinstmöglichen" Kapazitätsbereich zu kommen.
Achtung: Kondesatorachse führt Hochspannung!
Da zum Abstimmen an der Kondensatorachse gedreht werden muss, um auf Minimum-SWR
zu kommen, unbedingt eine
Isolation auf die Achse montieren.
Keine höheren Leistung als 4W bei 1mm Plattenabstand, sonst
enstehen Funküberschläge an den Platten!

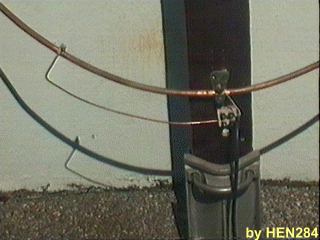

Einspeisung mit Gamma-Match
2mm2 Kupferdraht, Länge ca. 250mm
Abstand zum Ring ca. 24mm
Seele des Koaxkabels auf Gamma-Match
Masse des Koaxkabels auf Ring.
Die hier gezeigte magnetische Antenne ist sicherlich
noch verbesserungsfähig. So zum Beispiel müssten alle elektrischen
Verbindungsstellen verlötet werden! Ein besonderer Augenmerk verdient
der Drehkondensator. Er sollte nämlich
Schleifringlos sein (Spannungsverluste) und einen etwas grösseren
Plattenabstand aufweisen, wenn man höhere Leistung fahren möchte!
Und vor allem ist diese Konstruktion nicht wetterfest!
Aber als Versuchsanordung, genügend ! ;)
Hier unterscheide ich, endgespeister Dipol oder in der Mitte gespeister Dipol.
Ein in der Mitte eingespeister Dipol ist naturgemäss
einfacher herzustellen als ein endgespeister Dipol.
Da ein in der Mitte
aufgetrennter Dipol bei der Trennstelle eine Impedanz von ca. 50Ohm in
Erdnähe
aufweist, könnte
er ohne weiteres direkt mit einem 50Ohm Koaxkabel erregt werden. Nur entstehen
so
Mantelwellen auf dem
Koax, weil man eine symmetrische Antenne mit einem unsymmetrischen Kabel
speist.
Dies kann jedoch mit
einem BALUN (balanced<>unbalanced, Trafo ) vermieden
werden.
So ein normaler Halbwellen-Dipol (Lambda 1/2,
Gesamtlänge ca. 5,5m) ist einfach und schnell herzustellen!
Man nehme: 5,5m Antennen HF-Litze
1,5mm2 ( Autoelektro-Litzenkabel tut's aber auch).
Teile das Kabel in der Mitte,befestige
dort das
Koaxkabel oder den 1:1 BALUN, hänge die Antenne an beiden Enden
mind. 2m ab Boden,isoliert auf.
Stimme das SWR ab, indem man gleichmässig an beiden Enden immer gleichviel ab-
schneidet (siehe Kapitel
SWR-Messung)
