Hofi's CB-Radio-Garage
Hardware-Basteleien Teil 2
Schaltet man verschiedene elektrische Geräte wie Computer, Monitor, Funkgerät
und Netzgerät zusammen, können unter Umständen sogenannte Brummschlaufen entstehen.
Diese machen sich dann im Sende-oder Empfangsbetrieb durch ein mehr oder weniger starkes
Brummen bemerkbar.
Dieses Brummen beeinträchtigt das Empfangs- und das Sendesignal.
Folgende Massnahmen führten bei meiner Anlage zum Erfolg.
-

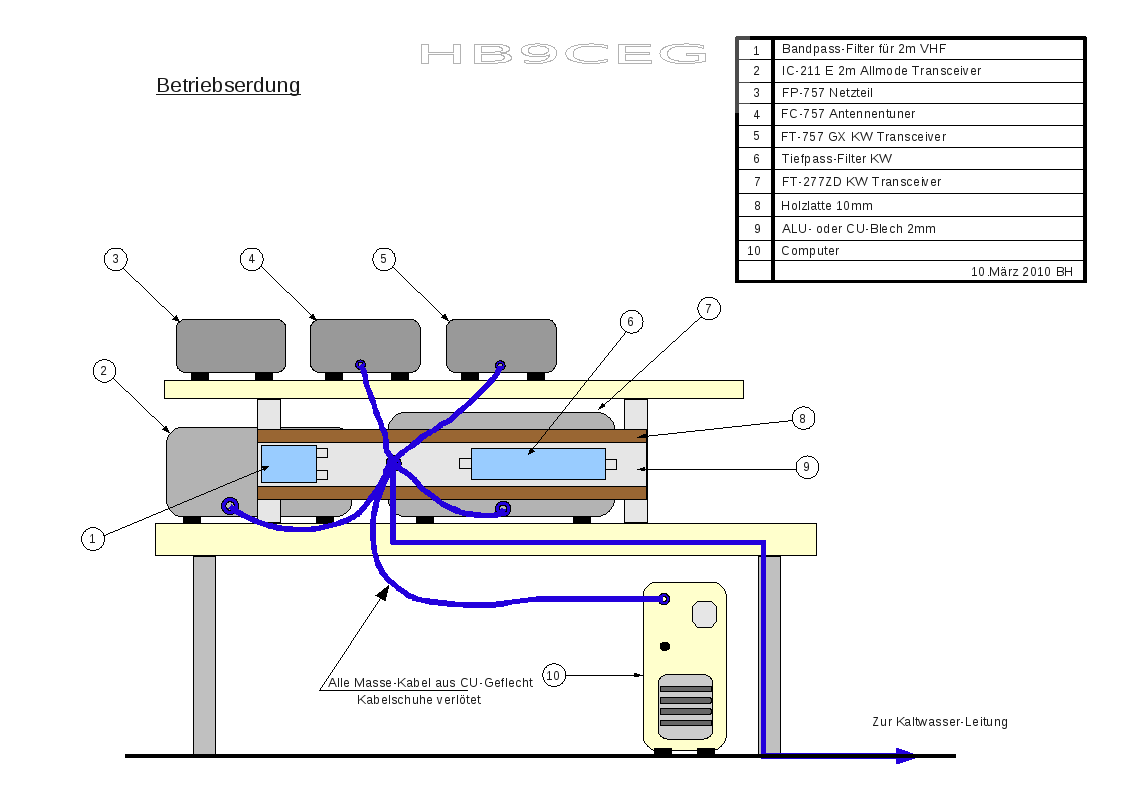

Betriebserde installiert
-
Erdungsschiene am Funkgeräte Tisch montiert. ALU-Blech 100mm x 800mm auf Holzlatte
-
Erdungsschiene mit Kaltwasserleitung verbunden (10mm2 Kabel)
-
Funkgeräte, Antennentuner mit der Erdungdschiene verbunden. (6mm2)
-
Bandpassfilter und Tiefpassfilter direkt auf die Erdungsschiene montiert.
-
Computergehäuse mit der Erdungschiene verbunden (6mm2)
-

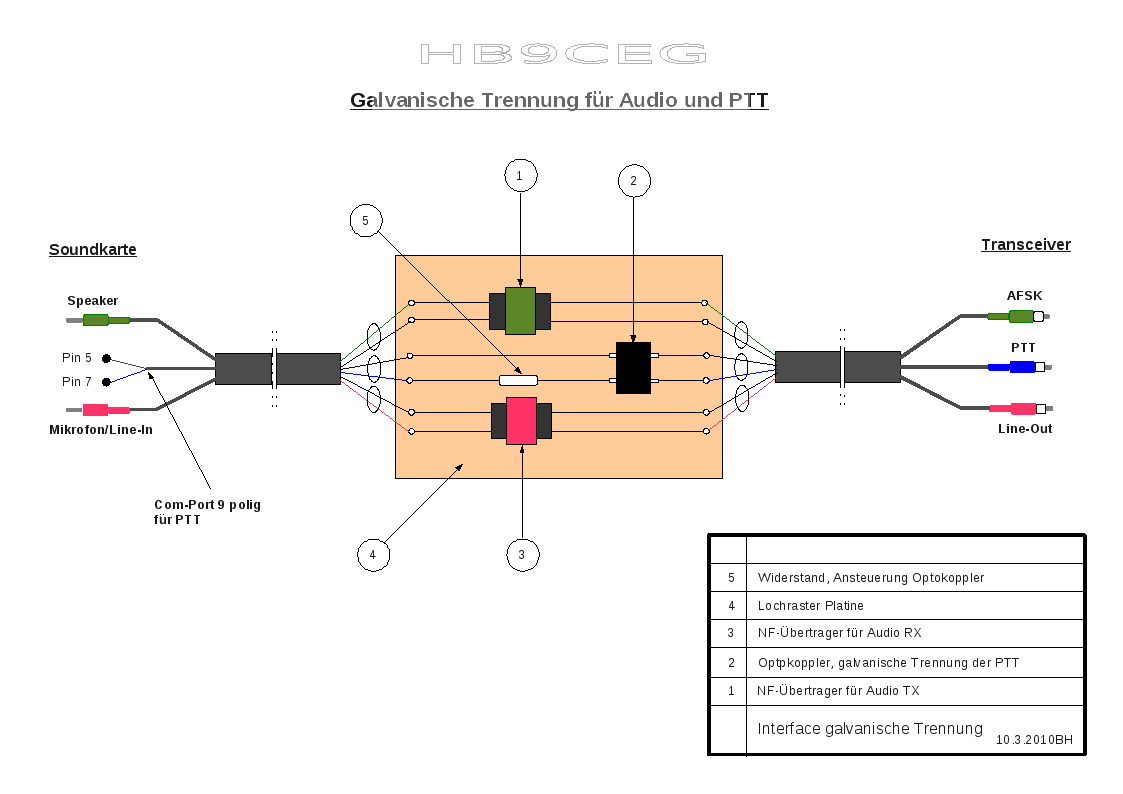

Galvanische Trennung
-
Galvanische Trennung der PTT vom Computer zum Funkgerät
- Galvanische Trennung der Audio-Signale RX und TX vom Computer zum Funkgerät.
-
Wasserzähler und Druckreduzierventil im Keller mit 25mm2 Erdungskabel überbrückt
-
Vor-und Rücklauf der Zentralheizung mit der Kaltwasserleitung verbunden (Flachband)
