SSTV (Slow Scan TV, Schmalbandfernsehen)

Diese interessante Betriebsart erlebt seit kurzem wieder eine Rennaisance.
Sie fristete Jahrzehnte lang ein regelrechtes Schatten Dasein. Unter anderem auch, weil die
nötige Hardware/Software recht teuer war oder weil man nur durch Selbstbau QRV
werden konnte.
Bei dieser Betriebsart werden also Bilder übermittelt und auch direkt dekodiert und
OnLine dargestellt. Es können nur Einzelbilder (Standbilder) übertragen werden,
also keine Sequenzen oder bewegte Bilder. Diese würden eine viel grössere Band-
breite benötigen und die haben wir im CB-Funk nicht zur Verfügung.

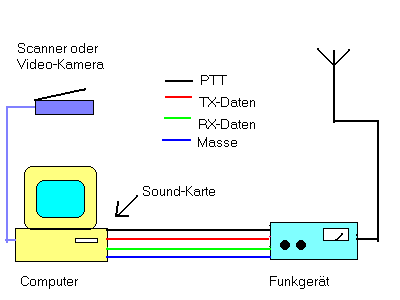

Blockschema einer SSTV-Anlage

Ausrüstung

Computer, WIN95/98,VGA 16K-Color
Soundkarte
SSTV-Programm
Eingabegerät wie Scanner,Kamera etc.
Funkgerät

Für den Betrieb unter DOS kann man
auch das HAMCOMM-Interface mit
entsprechender Software verwenden.
(Minimal-Lösung)








 Typischer Sound eines SSTV-Signals



Die Bildgrösse ist begrenzt. Es können schwarz/weiss und farbige Bilder übertragen werden.
Je nach eingestelltem Modus dauert eine Bildübertragung zwischen 3-10 min.
Im Gegensatz dazu dauert eine Bilddatei-Übertragung (500kb) in der Betriebsart Packet-Radio ca. 1-2 Stunden.



Beispiel Bilder

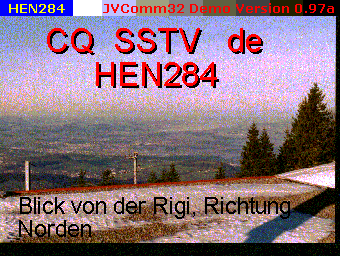

Hier ein Beispiel eines allgemeinen Anrufs (CQ)

Einfach eine Photographie eingescannt und dann beschriftet.

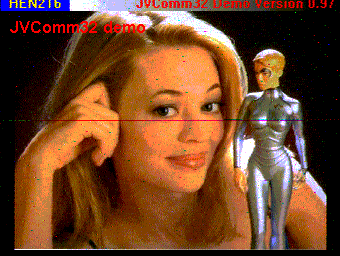

Hier ein sehr schön empfangenes Bild von der
Borg Drohne 7 of 9.
Sendefrequenz war auf 933MHz.

Der rote Strich in der Mitte wurde durch das Datenpaket erzeugt, welches bei den 900MHz Geräten üblich ist.

Anmerkung der Redaktion: Viele Grüsse in den
Delta-Quadranten!

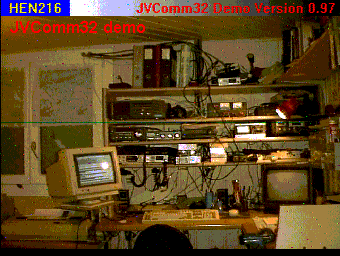

Hier der Shack (Funkzimmer) eines OM's .
Auch mit SSTV auf 933MHz übermittelt.





 Anmerkung der Redaktion: Bitte beachten Sie die
 vorbildlich geschlauften Kabel im Hintergrund!
